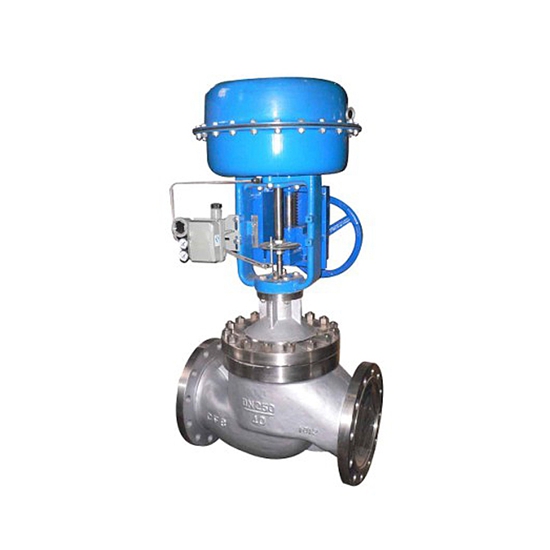

ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線 型、壓降損失小，允許壓差大，噪音小，流通能力大。
ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線 型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于控制氣體、液體等介質工藝參數如：壓力、流量、溫度、液位保持在給定值。特別適用于流量大、壓差大，泄漏量要求不高的場合。
本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有戶~10、16、40、64，閥體口徑范圍由DN20~500，適用流體溫度由-196℃~+560℃，其范圍內多種檔次。 泄漏量標準有IV級、V級和VI級。流量特性為線性或等百分比。多種品 種、規格可供選擇。
薄膜套筒氣動調節閥特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。 套筒互換性好，拆裝方便，容易維修。
2.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結 構閥芯達到VI級泄漏標準。
3.閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。
4.執行機構采用多彈簧結構，高度減少307%。重量減輕30%。
5.ZJHMW型波紋管密封調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
PTFE、柔性石墨
| 名稱 | 材質 |
| 閥體閥蓋 | ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 填料 | |
| 波紋管 | 0Cr18Ni9 |
| 墊片 | 石墨纏繞墊片（V6590）、齒形墊片 |
| 膜蓋 | A3、0Cr18Ni9 |
| 波紋膜片 | 夾增強尼龍織物丁腈橡膠 |
| 彈簧 | 60Si2Mn |
| 閥桿推桿 | 0Cr18Ni9、2cr13 |
薄膜套筒氣動調節閥主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||
| 閥座 通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||
| 額定 kv | 線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 | 2156 | 2816 | |||||||||||||
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 690 | 900 | 1440 | 1960 | 2560 | ||||||||||||||
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4、10 | ||||||||||||||||||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | 130 | |||||||||||||||||||||||
| 薄膜有效面積Ae（cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | |||||||||||||||||||||||
| 信號范圍KPa | 20-100、40-200、80-240 | ||||||||||||||||||||||||||||
| 氣汽源壓力MPa | 0.1-0.4 | 0.4-0.7 | |||||||||||||||||||||||||||
| 固有流量特性 | 線性、等百分比、快開 | ||||||||||||||||||||||||||||
| 固有可調比 | 50:1 | ||||||||||||||||||||||||||||
| 泄漏等級 | 硬密封IV、V級；軟密封VI | ||||||||||||||||||||||||||||
| 法蘭尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 | ||||||||||||||||||||||||||||
| 閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 | ||||||||||||||||||||||||||||
| 閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 | ||||||||||||||||||||||||||||
| 工作溫度℃ | -40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫） | ||||||||||||||||||||||||||||
| 系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 | ||||||||||||||||||||||||||||
薄膜套筒氣動調節閥主要性能指標
| 序號 | 項目 | 標準型調整閥 | 高溫、低溫型調節閥 | ||||
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | ||||
| 1 | 基本誤差（%） | ±5 | ±1 | ±15 | ±4 | ||
| 2 | 回差<（%）< td=""> | 3 | 1 | 10 | 3 | ||
| 3 | 四區<（%）< td=""> | 3 | 0.4 | 8 | 1 | ||
| 4 | 始終點偏差 <（%）< td=""> | 氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 |
| 終點 | ±5 | ±15 | |||||
| 氣關 | 始點 | ±5 | ±15 | ||||
| 終點 | ±2.5 | ±6 | |||||
| 5 | 額定行程偏差<（%）< td=""> | ±2.5 | +2.5 | +6 | +2.5 | ||
注：本產品性能符合GB/T4213—2008
允許壓差
氣關式（正作用）金屬密封型允許壓差表 單位： MPa
| 執行機構型號 | 彈簧范圍（KPa） | 氣源壓力（KPa） | 定位器（帶/否） | 閥座直徑dn(mm) | ||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| ZHA-22 | 20-100 | 0.14 | 否 | 1.27 | 1.06 | |||||||||
| 帶 | 3.81 | 3.18 | ||||||||||||
| 40-200 | 0.25 | 帶 | 5.40 | 4.50 | ||||||||||
| 80-240 | 0.4 | 帶 | 10.0 | 9.81 | ||||||||||
| ZHA-23 | 20-100 | 0.14 | 否 | 1.33 | 0.93 | 0.76 | ||||||||
| 帶 | 3.40 | 2.80 | 2.29 | |||||||||||
| 40-200 | 0.25 | 帶 | 4.82 | 3.96 | 2.29 | |||||||||
| 80-240 | 0.4 | 帶 | 10.0 | 8.63 | 7.06 | |||||||||
| ZHA-34 | 20-100 | 0.14 | 否 | 0.92 | 0.76 | 0.61 | ||||||||
| 帶 | 2.78 | 2.29 | 1.85 | |||||||||||
| 40-200 | 0.25 | 帶 | 3.94 | 3.24 | 2.62 | |||||||||
| 80-240 | 0.4 | 帶 | 8.58 | 7.06 | 5.72 | |||||||||
| ZHA-45 | 20-100 | 0.14 | 否 | 0.86 | 0.72 | 0.54 | ||||||||
| 帶 | 2.58 | 2.16 | 1.63 | |||||||||||
| 40-200 | 0.25 | 帶 | 3.66 | 3.70 | 2.32 | |||||||||
| 80-240 | 0.4 | 帶 | 7.97 | 6.68 | 5.05 | |||||||||
氣關式（正作用）金屬密封型允許壓差表 單位： MPa
執行機構型號 | 彈簧范圍（KPa） | 氣源壓力（KPa） | 定位器（帶/否） | 閥座直徑dn(mm) | ||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
ZHA-22 | 20-100 | 0.14 | 帶/否 | 1.27 | 1.06 | |||||||||
40-200 | 0.25 | 帶 | 3.81 | 3.18 | ||||||||||
80-240 | 0.28 | 帶 | 10.0 | 8.48 | ||||||||||
ZHA-23 | 20-100 | 0.14 | 帶/否 | 1.33 | 0.93 | 0.76 | ||||||||
40-200 | 0.25 | 帶 | 3.40 | 2.80 | 2.29 | |||||||||
80-240 | 0.28 | 帶 | 9.08 | 7.46 | 6.11 | |||||||||
ZHA-34 | 20-100 | 0.14 | 帶/否 | 0.92 | 0.76 | 0.61 | ||||||||
40-200 | 0.25 | 帶 | 2.78 | 2.29 | 1.85 | |||||||||
80-240 | 0.28 | 帶 | 7.40 | 6.11 | 4.94 | |||||||||
ZHA-45 | 20-100 | 0.14 | 帶/否 | 0.86 | 0.72 | 0.54 | ||||||||
40-200 | 0.25 | 帶 | 2.58 | 2.16 | 1.63 | |||||||||
80-240 | 0.28 | 帶 | 6.89 | 5.78 | 4.37 | |||||||||
氣關式（正作用）金屬密封型允許壓差表 單位： MPa
| 執行機構型號 | 彈簧范圍（KPa） | 氣源壓力（KPa） | 定位器（帶/否） | 閥座直徑dn(mm) | ||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| ZHA-22 | 20-100 | 0.14 | 否 | 1.98 | 1.66 | |||||||||
| 帶 | 3.00 | 3.00 | ||||||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | ||||||||||
| 80-240 | 0.4 | 帶 | 3.00 | 3.00 | ||||||||||
| ZHA-23 | 20-100 | 0.14 | 否 | 1.77 | 1.45 | 1.19 | ||||||||
| 帶 | 3.00 | 3.00 | 2.86 | |||||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | 2.86 | |||||||||
| 80-240 | 0.4 | 帶 | 3.00 | 3.00 | 3.000 | |||||||||
| ZHA-34 | 20-100 | 0.14 | 否 | 1.44 | 1.19 | 0.96 | ||||||||
| 帶 | 3.00 | 2.86 | 2.31 | |||||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
| 80-240 | 0.4 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
| ZHA-45 | 20-100 | 0.14 | 否 | 1.34 | 1.22 | 0.85 | ||||||||
| 帶 | 3.00 | 2.71 | 2.04 | |||||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | 2.73 | |||||||||
| 80-240 | 0.4 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
氣關式（正作用）金屬密封型允許壓差表 單位： MPa
| 執行機構型號 | 彈簧范圍（KPa） | 氣源壓力（KPa） | 定位器（帶/否） | 閥座直徑dn(mm) | ||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| ZHA-22 | 20-100 | 0.14 | 帶/否 | 1.98 | 1.65 | |||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | ||||||||||
| 80-240 | 0.28 | 帶 | 3.00 | 3.00 | ||||||||||
| ZHA-23 | 20-100 | 0.14 | 帶/否 | 1.77 | 1.45 | 1.19 | ||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 3.00 | 2.86 | |||||||||
| 80-240 | 0.28 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
| ZHA-34 | 20-100 | 0.14 | 帶/否 | 1.44 | 1.19 | 0.95 | ||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 2.86 | 2.31 | |||||||||
| 80-240 | 0.28 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
| ZHA-45 | 20-100 | 0.14 | 帶/否 | 1.34 | 1.22 | 0.85 | ||||||||
| 40-200 | 0.25 | 帶 | 3.00 | 2.71 | 2.04 | |||||||||
| 80-240 | 0.28 | 帶 | 3.00 | 3.00 | 3.00 | |||||||||
允許壓差表的附注說明：
填料材質為PTFE
介質的流向與閥芯關閉的方向相反
金屬密封型泄漏等級為IV級
數值受公稱壓力、壓力、溫度限制
波紋管密封型P2≠0時須重新核對；

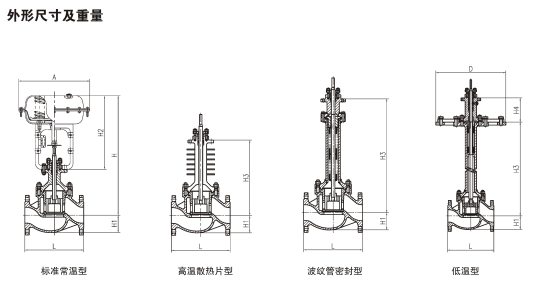

薄膜套筒氣動調節閥外形尺寸及重量 單位：mm
| 公通通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||||
| L | PN16MPa | 187 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 673 | 737 | ||||||||||||
| PN16MPa | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 600 | 708 | 775 | |||||||||||||
| PN16MPa | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 752 | 819 | |||||||||||||
| A | 280 | 360 | 470 | 580 | ||||||||||||||||||||||
| H1 | PN16、40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 108 | 140 | 168 | 225 | 245 | ||||||||||||
| PN16、64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 125 | 170 | 203 | 260 | 280 | |||||||||||||
| H2 | 執行機構 | 280 | 310 | 395 | 525 | 725 | ||||||||||||||||||||
| H3 | 高溫散熱片型 | 210 | 210 | 225 | 230 | 230 | 335 | 335 | 345 | 408 | 454 | 482 | 550 | 580 | ||||||||||||
| 波紋管密封型 | 303 | 305 | 392 | 395 | 405 | 529 | 540 | 553 | 710 | 756 | 800 | 900 | 940 | |||||||||||||
| H | 標準常溫型 | 400 | 420 | 450 | 455 | 460 | 610 | 622 | 640 | 780 | 870 | 890 | 1205 | 1235 | ||||||||||||
| 低溫型 | H3 | 750 | 900 | |||||||||||||||||||||||
| H4 | 90 | 90 | 92 | 92 | 92 | 98 | 98 | 98 | 110 | 120 | 120 | 180 | 180 | |||||||||||||
| D | 310 | 310 | 335 | 335 | 335 | 430 | 465 | 520 | 585 | 660 | 770 | 850 | 850 | |||||||||||||
| 重量kg | PN16/40 | 20 | 22 | 25 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 | 350 | 470 | ||||||||||||
| N64/100 | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 | 500 | 660 | |||||||||||||
| 低溫型PN16/40 | 40 | 48 | 52 | 60 | 68 | 90 | 105 | 143 | 210 | 282 | 315 | 580 | 800 | |||||||||||||
| 低溫型PN64/100 | 50 | 60 | 65 | 75 | 85 | 112 | 131 | 178 | 262 | 352 | 393 | 725 | 980 | |||||||||||||
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流呈系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》
3、閥作用形式（氣-關式或氣-開式）
4、流呈特性
5、閥前、閥后壓力
6、閥體、闊芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氣氣、氯氣、氮氣）
8、使用不銹鋼連接件；
三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的廠家為您審核把關。
