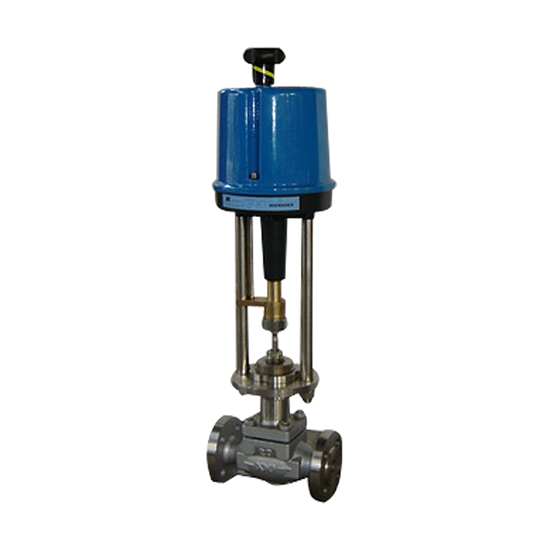

HLS小口徑單座調節閥

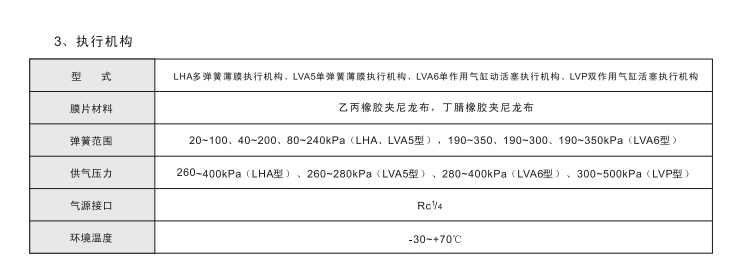

HLS小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。小口徑單座調節閥訂貨須知:產品型號與名稱、公稱通徑DN(mm)、公稱壓力、流量特性、閥體材質、額定流量系數、介質種類和溫度范圍、閥前后壓力(壓差)、電源電壓和控制信號、其它特殊要求。

一、調節閥主要技術參數

公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600、JIS 10、16、20、30、40K、PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。
閥內組件
閥芯型式：?jiǎn)巫烷y芯。
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

二、調節閥流量特性曲線圖分析

1、調節閥高精度的流量特性曲線（Cv=0.4～14）

等百分比特性(%CF金屬閥座)	線性特性(LCF金屬閥座)

2、調節閥柱塞型閥芯的流量特性曲線 （Cv=0.4～14）

等百分比特性(%TF軟閥座)	線性特性(LTF軟閥座)
